Altijd verbonden

In de wereld van brandveiligheid en ventilatiesystemen is betrouwbaarheid essentieel. Relais spelen hierbij een cruciale rol door rookmelders te koppelen aan externe apparaten, zoals vrijloopdeurdrangers en ventilatiekleppen. Hoewel deze relais effectief zijn, brengt het gebruik van relais risico's met zich mee, zoals onnodige of foutieve sluitingen. Om deze risico's te verminderen, is de Thuislink TLB-CB3 ontwikkeld. Dit systeem biedt aanzienlijke voordelen voor zowel bewoners als installateurs en minimaliseert de kans op ongewenste situaties. In dit artikel bespreken we hoe dit innovatieve product, in combinatie met het FireAngel WG-2-INT Gateway-systeem, zorgt voor een betrouwbare en efficiënte veiligheidsoplossing.

Relais maken in hun standaardconfiguratie geen onderscheid tussen foutmeldingen en echte alarmen. Wanneer er sprake is van een alarm door rookontwikkeling, activeert het relais externe apparaten waardoor de deur sluit of de klep van het ventilatiesysteem wordt afgesloten. Echter, bij foutmeldingen, zoals het bewust verwijderen van een rookmelder, kan het onterecht sluiten van deuren of ventilatiekleppen gevaarlijk zijn en mogelijk de vluchtroutes belemmeren of extern apparatuur afschakelen.

Het basisprincipe van zelfsluitende deuren is dat de woning als brandcompartiment fungeert en de brandscheidingsdeur moet sluiten bij rookontwikkeling in de woning. Een gesloten deur kan niet alleen de indicatie zijn voor een probleem met een rookmelder. Een relais kan zelf geen onderscheid maken tussen een alarm en een foutmelding; het reageert alleen op een elektrisch signaal. Hiervoor is melding en analyse nodig om uit te wijzen welke melder het probleem veroorzaakt en of het probleem überhaupt door een rookmelder wordt veroorzaakt. Het verkeerd interpreteren leidt tot onnodige kosten, verwarring en schijnveiligheid. Dit probleem wordt nog ingewikkelder in grote netwerken, zoals in appartementencomplexen met meerdere rookmelders.

Daarnaast kunnen er extra kosten ontstaan door de scheiding van verantwoordelijkheden bij de installatie. Rookmelders en relais worden vaak geplaatst door een elektrotechnisch installateur, terwijl vrijloopdeurdrangers en ventilatiekleppen door aannemers worden geïnstalleerd. Dit kan leiden tot onduidelijkheden over wie verantwoordelijk is voor eventuele problemen en hun oplossing.

Weckx maakt gebruik van het FireAngel WG-2-INT Gateway-systeem om netwerken op afstand te beheren en te monitoren. Dit is vooral essentieel in grote netwerken, waar installateurs continu up-to-date informatie nodig hebben over de status van alle melders. Ook eindgebruikers profiteren via hun telefoon of tablet van meldingen per e-mail of pushbericht wanneer rook, hitte of koolmonoxide wordt gedetecteerd. Dit systeem verbetert het onderhoud en zorgt voor een snellere reactietijd, wat de veiligheid en gemoedstoestand van bewoners aanzienlijk verhoogt.

Daarnaast is een cruciaal voordeel is dat het systeem onderscheid maakt tussen alarmmeldingen en foutmeldingen. In beide gevallen is snelle en doelgerichte actie essentieel, zodat de juiste verantwoordelijke partij direct kan ingrijpen.

Deze compacte Thuislink-oplossing omvat het FireAngel relais WRLYM-NB, inclusief een gestabiliseerde 24V voeding. Dit biedt de installateur veel gemak door de veelzijdige aansluitmogelijkheden en de draadloze koppeling met zowel batterij- als netstroomgevoede rookmelders. Met twee 24 VDC NO/NC-contacten, een triggermechanisme en een handige test- en nevenindicatorfunctie voor het automatisch sluiten van deuren, vormt dit een effectieve oplossing voor een rookvrije vluchtweg.

Het Plug & Play-systeem en handige montageplaat verkort de montagetijd aanzienlijk: Alleen de rookmelders hoeven draadloos te worden gekoppeld. De 230V voeding wordt eenvoudig aangesloten met de meegeleverde stekker voor een standaard stopcontact. Terwijl de vrijloopdeurdranger bedraad wordt aangesloten op de Thuislink Connection Box. Dit systeem is ideaal voor toepassingen waarbij meerdere rookmelders nodig zijn om buiten de vluchtroute het vereiste geluidsniveau van 65 dB in verblijfsruimtes en 75 dB in slaapkamers te waarborgen.

De Thuislink TLB-CB3 is een slim systeem dat rookmelders, gateways, relais en externe apparaten zoals vrijloopdeurdrangers en ventilatiekleppen integreert om risico's effectief te beheersen. Het optionele FireAngel WG-2-INT Gateway-systeem speelt een cruciale rol door draadloos signalen van de rookmelders te ontvangen en onderscheid te maken tussen foutmeldingen, alarmmeldingen en stroomuitval. Zo kunnen betrokken partijen snel en gericht reageren op de juiste meldingen.

Dankzij deze technologie wordt de reactietijd aanzienlijk verkort in vergelijking met traditionele systemen, waar problemen vaak later aan het licht komen. Dit zorgt voor tijdsbesparing voor installateurs, lagere onderhoudskosten voor bewoners en een efficiëntere dienstverlening. Het gateway-systeem maakt diagnostisch onderhoud op afstand mogelijk, waardoor fysieke inspecties alleen nodig zijn wanneer het echt noodzakelijk is. Dit minimaliseert onnodige servicebezoeken en verlaagt de kosten voor gebouweigenaren.

Bij foutmeldingen wordt geen onnodig alarm afgegeven en sluiten de deuren niet automatisch. Wel wordt een melding naar de juiste partij gestuurd, zodat er snel kan worden ingegrepen. In geval van brand of rook sluiten de vrijloopdeurdrangers automatisch om veilige vluchtwegen te garanderen. Deuren sluiten ook standaard bij stroomuitval of wanneer de verbinding tussen de Thuislink TLB-CB3 en externe apparaten wordt verbroken, zodat de veiligheid altijd gewaarborgd blijft.

Onder normale omstandigheden voorkomt het systeem dat vrijloopdeurdrangers en ventilatiekleppen onnodig sluiten. Bewoners kunnen erop vertrouwen dat deuren en ventilatiesystemen alleen reageren wanneer dat echt nodig is. Bij foutmeldingen ontvangen zij een pushberichten, wat vooral belangrijk is voor kwetsbare groepen zoals ouderen en hulpbehoevenden, voor wie onnodig gesloten deuren of geblokkeerde ventilatiesystemen grote problemen kunnen veroorzaken.

De Thuislink Connection Box TLB-CB3 is een compacte en veelzijdige unit, uitgerust met het FireAngel WRLYM-NB relais en een gestabiliseerde 24V-voeding. Deze box biedt de installateur veel flexibiliteit door de meerdere aansluitmogelijkheden en is draadloos te koppelen met zowel batterij- als netgevoede rookmelders. Met twee aansluitingen, waaronder de vrijloopdeurdranger, kan de TLB-CB3 bij rookdetectie deuren automatisch sluiten, wat zorgt voor een rookvrije vluchtweg. Het systeem is daarnaast eenvoudig uit te breiden met een alarmflitslicht voor betere zichtbaarheid en een handbrandmelder voor directe alarmactivatie.

Dankzij het gebruiksvriendelijke Plug & Play-systeem wordt de installatietijd aanzienlijk verkort: rookmelders worden draadloos gekoppeld en de vrijloopdeurdranger en andere accessoires worden bedraad aangesloten op de Thuislink connection box. De 230V-voeding wordt eenvoudig aangesloten via de meegeleverde stekker voor een standaard stopcontact.

Een Thuislink oplossing waarin het FireAngel relais WRLYM-NB inclusief 24V voeding is opgenomen. Het gemak voor de installateur met extra veel aansluitmogelijkheden en draadloze koppeling met de rookmelders zowel batterij als netstroom gevoed. 2x potentiaal vrij contact NO/NC als triggermechanisme voor het automatisch sluiten van deuren voor een rookvrije vluchtweg. Met deze Plug & Play oplossing wordt de montagetijd sterk gereduceerd waarbij enkel de rookmelders draadloos gekoppeld moeten worden en de deurdranger bedraad wordt aangesloten op de Thuislink connection box.

De FireAngel WG-2-INT Gateway koppelt FireAngel Wi-Safe 2 producten met de FireAngel Connect App. Hierdoor krijgen gebruikers bij installatie van de app eenvoudig inzicht in de status van de melders. Zodra de melders worden geactiveerd door rook, hitte of koolmonoxide krijgt de gebruiker een pushbericht. Daarnaast is het mogelijk om dezelfde berichten naar buren, familie, mantelzorgers of zorgverleners te sturen. Daarnaast kan WG-2-INT Gateway onderscheid maken tussen echte alarmen en foutmeldingen, hierdoor kan doelgericht actie worden ondernomen zodat de juiste partij actie kan ondernemen. Dit systeem verbetert dus het onderhoud en zorgt voor een snellere reactietijd, wat de veiligheid en gemoedstoestand van de bewoners bevorderd.

In dit systeem worden één of meerdere rookmelders aan de vrijloopdranger gekoppeld. Wanneer de rookmelder afgaat, sluit de binnendeur automatisch. Hierdoor wordt de zuurstoftoevoer beperkt en wordt voorkomen dat de rook zich verder verspreidt.

Wij adviseren de FireAngel WST-630-BNLT of de FireAngel ST-630-DET + W2-MODULE. Deze rookmelders zijn batterijgevoed en onderling draadloos koppelbaar.

Als er vanuit de bouw al 230V rookmelders aanwezig zijn of de NEN2555 volgens bouwbesluit van toepassing is, dan wordt de keuze 230V rookmelders van FireAngel met als grote voordeel de draadloze koppel mogelijkheden met zowel de rookmelders onderling als het relais. Hierdoor zijn er geen verdere montagekosten.

In deze bovenstaande situatie bevelen we de FireAngel SM-F-1EU 230V rookmelder aan en deze uit te rusten met een W2-module voor draadloze communicatie met het relais. Dankzij dit bekabelde relais type WRLYM-NB is er een draadloze communicatie mogelijk tussen de rookmelder en de vrijloopdeurdranger.

De plaatsing van de vrijloopdranger moet voldoen aan de eisen van het Bouwbesluit en eventuele aanvullende lokale voorschriften. Over het algemeen betekent dit dat de vrijloopdranger aan de niet-scharnierzijde moet worden gemonteerd.

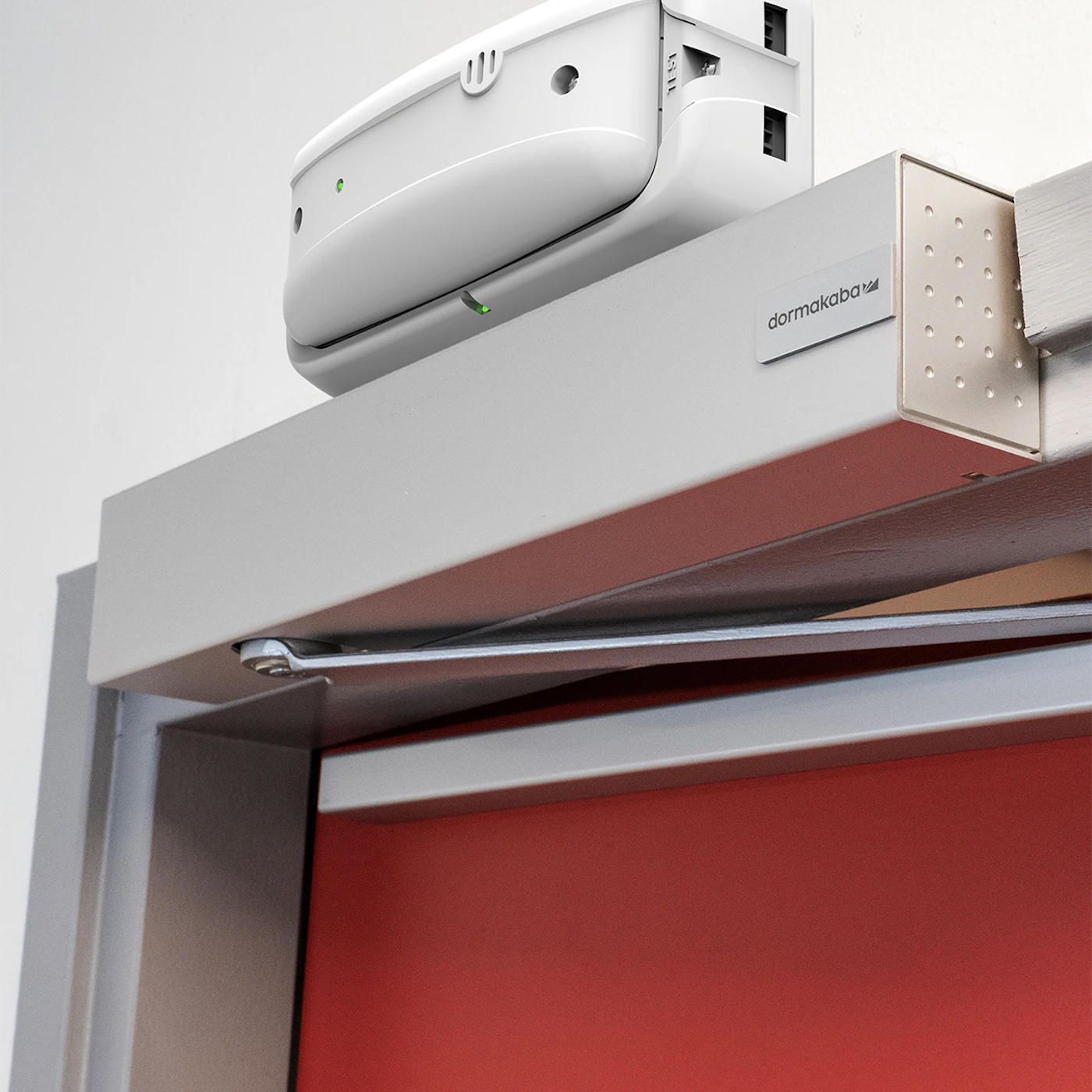

De dormakaba TS 99 FL EN2-5 biedt een gecertificeerde oplossing voor de montage van de vrijloopdeurdranger op de bovendorpel van het kozijn aan de niet-scharnierzijde.

Voordelen van deze montage
• Gecertificeerd volgens EN1154 en EN1155
• Geen beperking in de vrije doorgangshoogte
• Geen extra randhout in de deur nodig
• Voedingskabel onzichtbaar
• Eén oplossing voor alle gemeenten en situaties

Er zijn twee uitvoeringen van de TS 99 FL beschikbaar voor kopmontage aan de niet-scharnierzijde:
• TS 99 FL N EN2-5 voor een terugligging van 0-40mm
• TS 99 FL K BG EN2-5 voor een terugligging van 50-96mm

Oplossing bekabeld
• Rookmelder: FireAngel SM-F-1EU + W2-Module
(Indien er meerdere rookmelders geschakeld zijn deze ook vervangen voor de FireAngel SM-F-1EU + W2-Module. Alleen aangesloten op dezelfde spanningsgroep)
• Vrijloopdeurdranger TS99FL
• Thuislink Connection Box TLB-CB1en TLB-CB3**
(Draadloos met de rookmelders, bekabeld naar de TS99FL)

Oplossing draadloos
• Rookmelder: FireAngel ST-630-DET&W2-MODULEof FireAngel WST-630-BNLT
• Vrijloopdeurdranger TS99FL
• Thuislink Connection Box TLB-CB1en TLB-CB3**
(Draadloos met de rookmelders, bekabeld naar de TS99FL)

**Alternatief i.p.v. Thuislink Connection Box
• Relais: FireAngel WRYLM-NB
• Voeding: dormakaba 24V DC-voeding RZ-01 (opbouw), PSU 24 (inbouw)
